SDR 26
Патрубок НПВХ раструбный с металлическим фланцем предназначен для монтажа напорных трубопроводов систем холодного водоснабжения. Используется для соединения гладкого конца труб из НПВХ с трубопроводной арматурой, а также для стыковки с трубой из другого материала посредством фланцевого соединения.

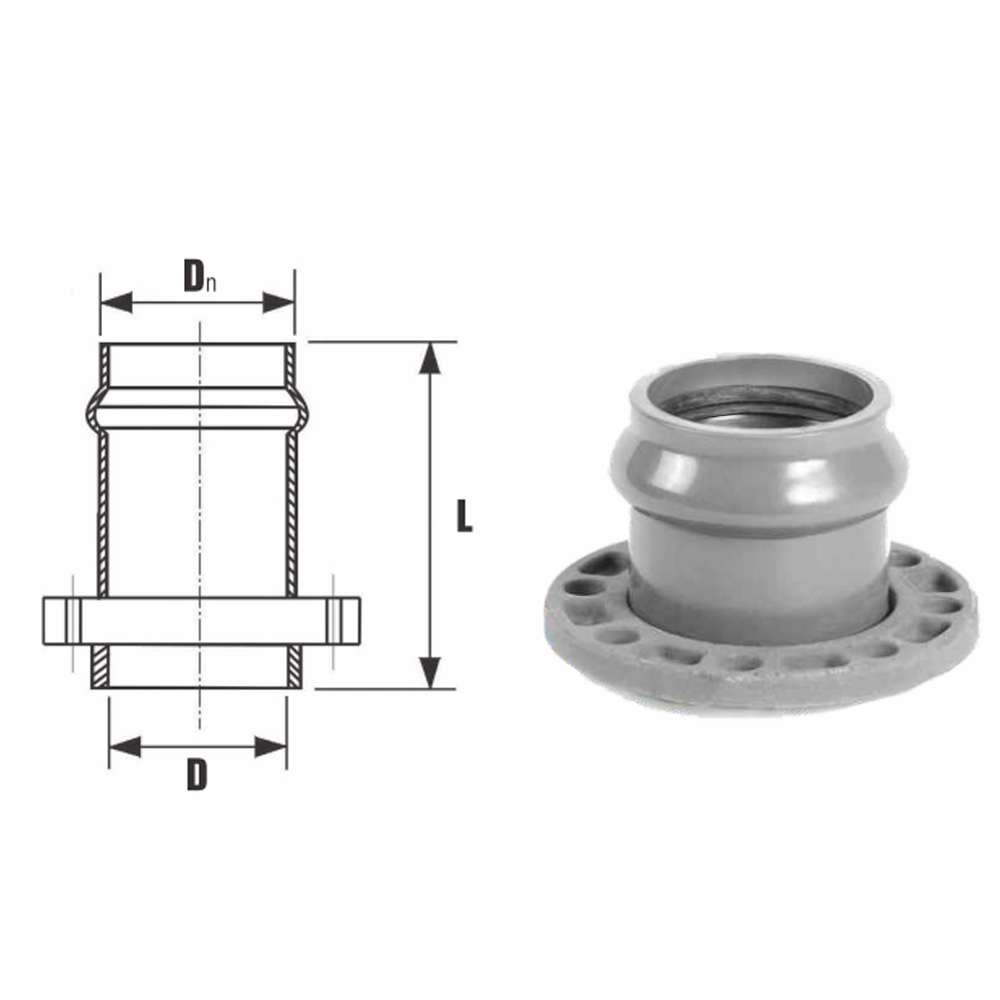

Конструктивно представляет собой отрезок трубы, с одной стороны которой имеется раструб под соединение с помощью резинового уплотнительного кольца, а с другой стороны — металлический фланец ГОСТ 12820-80 с отверстиями для болтов.
Некоторые характеристики:
- температура рабочей среды — до +45 °С;
- среда рабочая — холодная вода;
- материал корпуса — НПВХ, уплотнение — резина;
- присоединение патрона — раструбное, фланцевое;
- вес — 9,1 кг;
- средний срок службы — не менее 50 лет.
Некоторые модели:
- Патрубок НПВХ напорный раструбный с мет. фланцем 110/100 мм. Диаметр наружный — 110 мм, диаметр внутренний — 100 мм, длина — 135 мм, давление — 1,0 МПа, температура рабочей среды — до 50 °С.
- Патрубок раструбный с металлическим фланцем напорный ПВХ 160/150 мм. Диаметр — 160 мм, номинальное давление — 10 атм., SDR 26, длина плеча I — 154 мм, рабочая температура — от 0 до +45 °С, срок службы — более 50 лет.
| Типоразмер, мм | Размеры, мм |
| Dn/D | L |
| 90/80 | 128 |
| 110/100 | 135 |
| 160/150 | 154 |
| 225/200 | 335 |
| 315/300 | 380 |
