• Для напорной канализации
• Для холодного водоснабжения
• Для подачи агрессивных сред/ сырья на предприятиях.

ГОСТ Р 51613-2000
ГОСТ 32415-2013
ТУ 2248-056-72311668-2007

РАБОЧЕЕ ДАВЛЕНИЕ

SDR 17	1.6 МПа
SDR 21	1,25 МПа
SDR 26	1,0 МПа
SDR 33	0,8 МПа
SDR 41	0,63 МПа

Ø 90 до Ø 500 мм

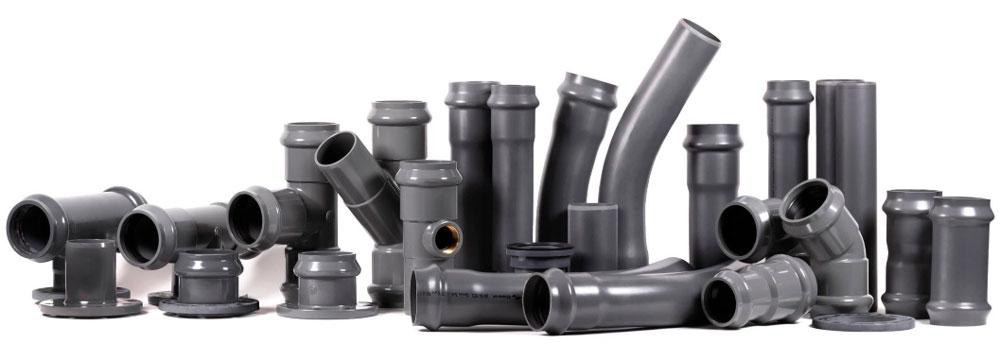

Системы напорного трубопровода предназначены для транспортировки жидкостей под давлением, которое создаётся специальными насосами. Такие системы используются в разных областях, например:

• Хозяйственно-питьевое водоснабжение — подача воды в частные и многоквартирные дома, производственные и коммерческие объекты.
• Напорная канализация — отведение сточных вод насосами.
• Промышленность — транспортировка технической воды, слабых кислот, щелочей и химически нейтральных жидкостей.
• Сельское хозяйство — системы полива, орошения, капельного и насосного водоснабжения.
• Насосные станции и системы пожаротушения — магистрали для подачи воды под давлением.

Виды

По величине внутреннего давления напорные трубопроводы подразделяют на низкого (0,1–10 МПа) и высокого (свыше 10 МПа) давления. По способу прокладки — на подземные, наземные и надземные.

Для сборки напорных трубопроводов используют неразъёмные (сварные, клапанные, клеевые и паяные) и разъёмные (фланцевые, муфтовые, резьбовые, ниппельные или штуцерные) соединения.

Проектирование

При проектировании напорных систем учитывают, например:

• Расчёт давления и расхода жидкости в трубопроводе с учётом длины трубопровода, диаметра, вязкости перекачиваемой среды и других параметров.
• Выбор насосного оборудования — насосы и насосные станции подбирают с учётом требуемого напора, расхода, типа жидкости и других условий эксплуатации.
• Учёт гидравлических потерь в трубопроводе — потерь напора, вызванных трением жидкости о стенки трубы, изменением направления движения жидкости, преодолением перепадов высот и другими факторами.
• Правильное распределение давления в системе с помощью арматуры, клапанов, переходов и фильтров — они должны быть установлены так, чтобы обеспечивать минимальные гидравлические потери.

Монтаж

Некоторые особенности монтажа систем напорного трубопровода:

• Прокладка трубопроводов — установка и сборка на трассе монтажных узлов: труб (или их секций, плетей), фасонных частей, компенсаторов и арматуры — в проектное положение.
• Предварительное укрупнение труб в звенья или секции из двух-трёх и большего числа труб — это облегчает прокладку.
• Защита от температурных деформаций — применяют специальные устройства (компенсаторы) или используют упругие свойства трубопровода, прокладывая его с самокомпенсирующимися участками.

Нормативные документы

Устройство и эксплуатацию систем напорного трубопровода регламентируют, например:

• СП 129.13330.2019 — свод правил «Наружные сети и сооружения водоснабжения и канализации» (актуализированная редакция СНиП 3.05.04-85)
